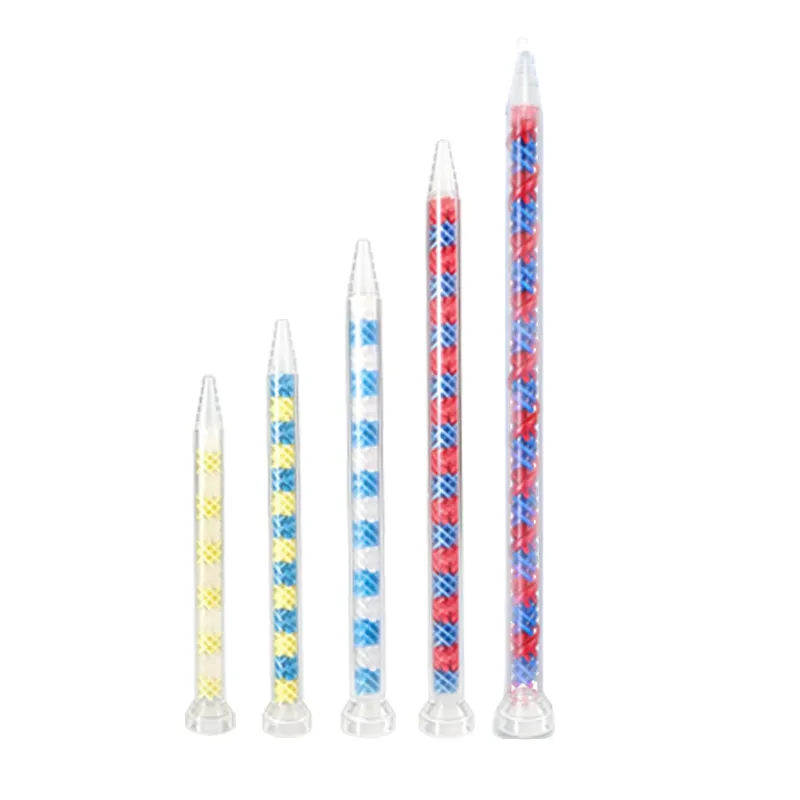

Boquilla mezcladora de rejilla cruzada

Boquilla mezcladora de rejilla cruzada

Para sistemas de dos componentes con grandes diferencias de viscosidad y materiales rellenos

Las boquillas de mezcla de rejilla cruzada dividen y redirigen ambos componentes a través de una trayectoria de elementos en forma de x, lo que requiere menos elementos que los mezcladores estáticos helicoidales para conseguir una mezcla completa. El cuerpo más corto del mezclador reduce el volumen de material retenido y favorece una salida más uniforme en aplicaciones de dos componentes con relaciones de viscosidad amplias o formulaciones llenas de partículas.

Get a Quick Quote
Cross-Grid Mixing Nozzle
thumb
thumb
thumb
thumb

Principales ventajas de la boquilla mezcladora de rejilla cruzada

Utiliza boquillas de mezcla de rejilla cruzada cuando las relaciones de viscosidad amplias, las fórmulas llenas de partículas o las limitaciones de longitud del cuerpo dificulten la aplicación fiable de las boquillas helicoidales o cuadradas estándar.
  • Construido para materiales de amplia relación de viscosidad: La rejilla en forma de X divide y redirige repetidamente ambos componentes, ayudando a mezclar materiales en los que un lado es mucho más grueso o está más relleno.
  • Adecuada para materiales rellenos de partículas: Las aplicaciones más comunes incluyen pastas térmicas, epoxis rellenos y otros compuestos de dos componentes que requieren una mezcla eficaz con una resistencia al flujo controlada.
  • Ayuda a reducir el desperdicio de material: Un cuerpo de mezcladora más corto puede reducir el material mezclado retenido, reduciendo el desperdicio por disparo o ciclo de dispensación.
  • Construcción totalmente de PP: La carcasa y los elementos de polipropileno son adecuados para la dosificación industrial estándar de cartuchos con epoxis, poliuretanos, siliconas, MMA y adhesivos estructurales.
Request For Our Latest Price →

Configuraciones disponibles de la boquilla mezcladora de rejilla cruzada

Las boquillas mezcladoras de rejilla cruzada están disponibles en un único diámetro interior de 9,3 mm, con un número de elementos de 12 a 20, en longitudes de cuerpo de 146 mm a 220 mm. Los recuentos de elementos más bajos son adecuados para aplicaciones en las que la distancia de mezcla puede ser corta y el caudal importa más; los recuentos más altos suelen ser el punto de partida cuando la relación de viscosidad es amplia. Todas las configuraciones utilizan una entrada de boca de campana para cartuchos dobles de 200-1500 ml.

No. Parte No. Elementos D.I.(mm) L(mm) D.E.(mm) A(mm) Color del núcleo interno
G1 GSM9-12 12 9.3 146 12.5 3 Blanco/Amarillo
G2 GSM9-14 14 9.3 164 12.5 3 Azul/Amarillo
G3 GSM9-16 16 9.3 183 12.5 3 Blanco/Azul
G4 GSM9-20 20 9.3 220 12.5 3 Azul/Rojo

Cómo elegir la boquilla mezcladora transversal adecuada

  • La relación de viscosidad del material es el principal factor desencadenante de la selección: Las boquillas de mezcla de rejilla cruzada son más relevantes cuando los dos componentes tienen viscosidades significativamente diferentes y los formatos estáticos estándar se vuelven más difíciles de controlar. Si ambos componentes se mantienen próximos en viscosidad, suelen evaluarse primero las boquillas helicoidales o cuadradas.
  • El recuento de elementos sigue la dificultad del material: Los recuentos más bajos son adecuados para aplicaciones en las que la distancia de mezcla puede ser más corta, mientras que los elementos de 16-20 suelen comprobarse primero cuando la relación de viscosidad es amplia, la formulación está muy cargada o el material es de reacción rápida.
  • Pasa a la rejilla cruzada antes de la mezcla dinámica: Si las mezcladoras helicoidales o cuadradas ya tienen problemas con tu material a una presión aceptable, la rejilla cruzada suele ser el siguiente formato a evaluar antes de pasar a la mezcla dinámica.

Opciones de personalización de la boquilla mezcladora de rejilla cruzada

Las configuraciones estándar de boquillas mezcladoras de rejilla cruzada cubren la mayoría de las aplicaciones de dispensación de cartuchos grandes, pero el número de elementos, la longitud del cuerpo, la geometría de la entrada o los requisitos de la etiqueta privada a veces quedan fuera de la gama actual.

Producción OEM

Producción OEM

Fabricar según los planos del cliente, especificando el número de elementos, la longitud del cuerpo, el diámetro interior y la geometría de la entrada.

Desarrollo ODM

Desarrollo ODM

Evaluación de ingeniería basada en la relación de viscosidad, la relación de mezcla, el objetivo de flujo y la interfaz del cartucho.

Personalización estructural y de interfaz

Personalización estructural y de interfaz

Ajusta el número de elementos, la longitud del cuerpo o la geometría de la entrada para adaptarlos a las normas del cartucho y del equipo.

Marca y embalaje

Marca y embalaje

Etiquetado, codificación por colores o formato de envasado personalizados para los requisitos del canal de marca blanca u OEM.

Endüstriyel uygulamalarda mükemmel sonuçlar.

Las boquillas de mezcla de rejilla cruzada se adaptan a las operaciones de dosificación de gran caudal en las que las relaciones de viscosidad amplias, las fórmulas llenas de partículas o las exigencias de ciclos continuos hacen que los formatos de mezcla estática estándar sean más difíciles de controlar de forma fiable.

Close-up of an automated dispensing nozzle extruding white material onto a metallic electronic component during precision manufacturing process

Encapsulado Electrónico y Eléctrico

Los transformadores, las fuentes de alimentación, los conjuntos de motor y los módulos de control requieren un encapsulado de gran volumen con proporciones de mezcla homogéneas en toda la colada. Los encapsulantes de dos componentes con viscosidades diferentes entre la resina y el endurecedor son difíciles de homogeneizar totalmente en flujo continuo, y una mezcla incompleta crea zonas no curadas en cavidades profundas que provocan fallos térmicos o eléctricos bajo carga. El recorrido del elemento de rejilla cruzada -diseñado específicamente para materiales de relación de viscosidad amplia- ayuda a mantener la consistencia de la mezcla a lo largo de ciclos de dispensación prolongados en aplicaciones de llenado profundo.

Send Inquiry Now
A gloved hand using a dispensing tool to apply a thick white adhesive or sealant bead along a flat metallic surface

Fabricación de compuestos

RTM, VARTM y la infusión de resina asistida por vacío requieren una mezcla completa de resina y catalizador bajo flujo continuo en preformas de fibra. Cuando la resina y el catalizador tienen viscosidades diferentes, los elementos helicoidales estándar pueden dejar zonas sin mezclar cerca de la pared de la carcasa, produciendo bandas ricas en resina o catalizador en el laminado que crean puntos débiles estructurales. La geometría de rejilla cruzada ayuda a evitar esta separación de zonas de la pared, favoreciendo una mezcla más uniforme a los caudales más altos que requieren las grandes series de infusión de compuestos.

Send Inquiry Now
A person wearing gloves applying a mixed two-part epoxy adhesive bead from a dual-cartridge gun with a green static mixing nozzle onto a joint between two panels

Construcción y reparación estructural

La inyección de anclajes químicos para barras de refuerzo, varillas roscadas y elementos de fijación pesados en hormigón requiere un suministro de proporción constante bajo la contrapresión de los agujeros perforados confinados. Muchos sistemas de anclaje químico utilizan dos componentes con viscosidades diferentes, lo que hace más difícil conseguir una mezcla completa en una boquilla helicoidal estándar en condiciones de alta contrapresión. El canal de rejilla cruzada gestiona esta condición de relación de viscosidad de forma más fiable, permitiendo un suministro estable de la relación durante todo el ciclo de inyección del ancla.

Send Inquiry Now

İlgili ürünler

Product

Cartucho doble

Check Now →
Product

Boquilla mezcladora de bayoneta

Check Now →
Product

Boquilla mezcladora cuadrada

Check Now →
Product

Boquilla mezcladora estática de campana

Check Now →

Frequently Asked Questions About Boquilla mezcladora de rejilla cruzada

¿En qué se diferencia una tobera mezcladora de rejilla cruzada de las toberas mezcladoras estáticas helicoidales y cuadradas?

−

Las boquillas de mezcla de rejilla cruzada están diseñadas para materiales de dos componentes en los que las dos partes tienen viscosidades muy diferentes, una condición en la que los formatos helicoidales o cuadrados estándar pueden resultar más difíciles de controlar con fiabilidad. La estructura de rejilla en forma de x requiere menos elementos para mezclar estos sistemas de relación amplia, lo que acorta el cuerpo y reduce el desperdicio de material por ciclo. Para materiales en los que ambos componentes tienen viscosidades similares, las boquillas helicoidales o cuadradas siguen siendo opciones prácticas.

¿Qué tamaños de cartucho y proporciones de mezcla admite la boquilla mezcladora de rejilla cruzada?

+

¿Es adecuada una boquilla mezcladora de rejilla cruzada para la microdosificación de precisión o el trabajo con microesferas finas?

+

¿Cuándo debo elegir una boquilla mezcladora de rejilla cruzada en lugar de una mezcladora dinámica?

+

¿Por qué mi boquilla mezcladora de rejilla transversal produce un resultado incoherente o vetas de mezcla?

+
