Quadratische Mischdüse

Quadratische Mischdüse

Kompaktes Mischen mit geringerem Klebstoffrückhaltevolumen

Die quadratische Mischdüse wird verwendet, wenn Sie eine Zweikomponenten-Dosierung mit einem kürzeren Mischkörper und weniger Klebstoffresten in der Düse nach jedem Zyklus benötigen. Diese Familie der quadratischen statischen Mischdüsen unterstützt 50-1500 mL Doppelkartuschen mit verschiedenen Anschlusstypen und gestuften, geraden oder Luer-Slip-Ausgängen für eine kontrollierte Dosierung.

Get a Quick Quote

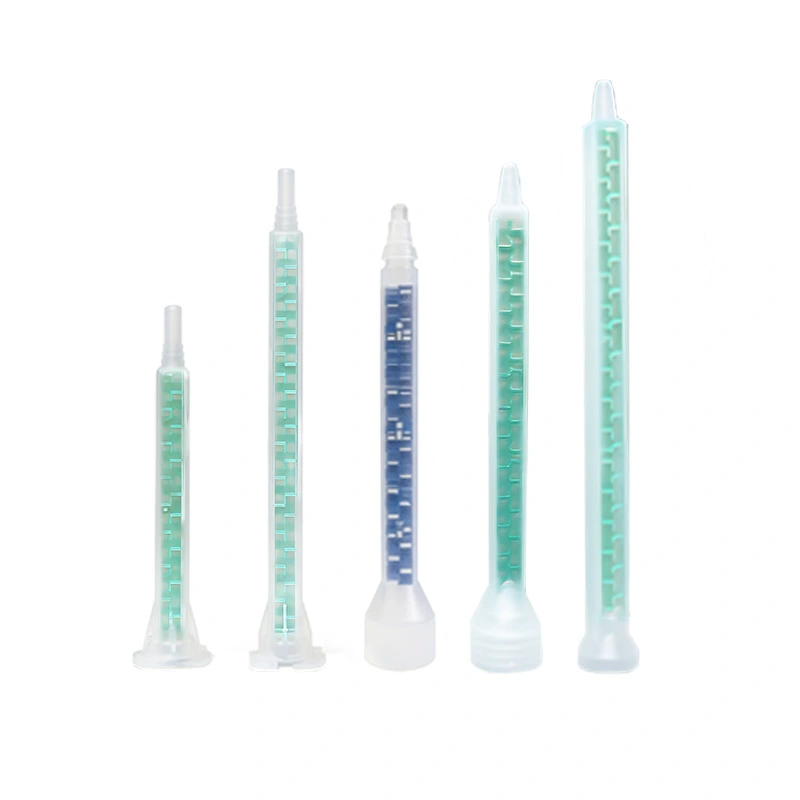

Square Mixer Nozzle
thumb
thumb
thumb
thumb

Die wichtigsten Vorteile der quadratischen Mischdüse

Verwenden Sie quadratische Mischdüsen, wenn Materialabfall, die Länge des Düsenkörpers oder die Abriebfestigkeit von gefüllten Klebstoffen Ihre aktuelle statische Mischeinrichtung einschränken.
  • Kürzerer Elementstapel, vergleichbare Mischqualität: Die quadratische Kanalgeometrie erzeugt stärkere Schergradienten und eine sich aufspaltende und wiedervereinigende Strömung, wodurch eine gründliche Homogenität in weniger Elementen erreicht wird - was die Länge des Körpers bei begrenztem Einbauraum reduziert.
  • Geringeres Rückhaltevolumen reduziert den Abfall pro Zyklus: Nach jedem Schuss verbleibt weniger Klebstoff in der Düse, was die Materialkosten pro Einheit bei teuren oder gefüllten Klebstoffanwendungen direkt reduziert.
  • POM-Elemente widerstehen gefüllten und abrasiven Klebstoffen: Der offene, quadratische Kanal bietet Wärmeleitpasten und partikelbeladenen Verbindungen eine geringere Oberfläche, auf der sie sich ansammeln können, was die Lebensdauer des Elements verlängert.
  • Mehrere Anschlussmöglichkeiten für eine breite Kartuschenabdeckung: Bajonett-, Glockenmund- und Gewindeoptionen decken 50-1500 mL Doppelkartuschen für 1:1, 2:1, 4:1 und 10:1 Systeme ab.
Request For Our Latest Price →

Verfügbare quadratische Mischdüsen-Konfigurationen

Die Konfigurationen der quadratischen Mischdüsen umfassen mehrere Anschlussarten, 16-32 Elemente, 5,3-8,7 mm Innendurchmesser und kompakte Gehäuselängen von 83-188 mm. Der 5,3-mm-Bereich eignet sich in der Regel für eine kontrolliertere Ausgabe und engere Anlagenlayouts, während 8,7-mm-Designs häufig gewählt werden, wenn das Materialvolumen oder die Kartuschengröße zunimmt.

No. Teile-Nr. Elemente I.D.(mm) L(mm) Außendurchmesser(mm) A(mm) Farbe des Innenkerns
A4 PMF6.0-16 16 5.3 83 7.5 1.8 Grün/Gold/Rosa/Weiß
A6 PMF6.0-24 24 5.3 115 7.5 1.8 Grün
B1 PMF06-24 24 5.3 127 7.5 1.8 Grün
B2 PMF08-24 24 8.7 150 12 3.5 Grün
B3 PMF08-24T 24 8.7 165 12 3.5 Grün
B4 PMF08-32 32 8.7 188 12 3.5 Grün
B65 MBQ08-18 18 8.7 143 12 3.5 Blau

So wählen Sie die richtige Vierkant-Mischdüse

  • Kartuschengröße und -verhältnis: Vergewissern Sie sich vor der Auswahl, dass die quadratische Mischdüse zu 50-1500 mL Doppelkartuschen und 1:1, 2:1, 4:1 oder 10:1 Systemen passt.
  • Innendurchmesser und Körperlänge: Ein kleinerer Innendurchmesser und ein kürzerer Körper eignen sich in der Regel für engere Layouts, während ein größerer Innendurchmesser für die Dosierung größerer Mengen geeignet sein kann.
  • Anzahl der Elemente: Niedrigere Anzahlen eignen sich oft für kürzere Mischwege, während 24-32 Elemente in der Regel zuerst geprüft werden, wenn der Mischabstand mehr Aufmerksamkeit erfordert.
  • Anschluss und Ausgangstyp: Wählen Sie zuerst die Kartuschenschnittstelle und dann den gestuften, geraden oder Luer-Slip-Ausgang aus der gewünschten Perlensteuerung und der nachgeschalteten Einrichtung.

Anpassungsoptionen für quadratische Mischdüsen

Die Standardmodelle der quadratischen Mischdüsen decken viele Zweikomponenten-Dosieraufgaben ab, aber manche Prozesse erfordern eine andere Körpergröße, ein anderes Anschlussformat, einen anderen Auslassstil oder ein anderes Versorgungsformat. Wenn die Passform der Kartusche und die Dosierbedingungen außerhalb der Standardpalette liegen, können Änderungen auf Produktebene Kompromisse reduzieren.

OEM Üretimi

OEM Üretimi

Herstellung nach Kundenzeichnungen, die die Abmessungen des Gehäuses, den Innendurchmesser, die Anzahl der Elemente, den Anschlusstyp, die Art des Auslasses und bestätigte Konstruktionsdetails enthalten.

ODM Geliştirme

ODM Geliştirme

Bewerten Sie die Düsengeometrie im Hinblick auf die Materialviskosität, das Mischungsverhältnis, das Ziel für den zurückgehaltenen Klebstoff, die Kartuschenoberfläche und die beabsichtigten Dosierbedingungen.

Yapısal & Schnittstellenanpassung

Yapısal & Schnittstellenanpassung

Passen Sie die Länge des Gehäuses, den Innendurchmesser, die Anzahl der Elemente, das Anschlussformat oder die Auslassstruktur an die Standards und die Ausrüstung der Patrone an.

Markalama ve Ambalajlama

Markalama ve Ambalajlama

Bieten Sie kundenspezifische Beschriftungen, Farbkennzeichnungen oder Verpackungsformate für den Eigenmarkenvertrieb, die interne Sortierung oder OEM-Kanalanforderungen.

Endüstri Anwendungen'deki Hervoragende Leistung

Die quadratische Mischdüse eignet sich für Prozesse, bei denen eine kompakte Körperlänge, ein geringerer Klebstoffrückstand und eine konsistente Zweikomponentenmischung die Materialkosten und die Kontrolle über die Anwendung beeinflussen. Sie wird häufig in der Automobilmontage, bei der Verkapselung von Elektronik und in der optischen Kommunikation eingesetzt, wo Abfallreduzierung und stabile Dosierung wichtig sind.

Close-up of a dual-cartridge caulking gun equipped with a long, translucent static mixing nozzle for dispensing and automatically mixing two-component epoxy adhesive. The nozzle is attached to the cartridge, ready for application in a workshop setting

Automobilmontage und EV-Batterieproduktion

Der Verguss von EV-Batteriemodulen mit wärmeleitenden Klebstoffen und die strukturelle Verklebung von leichten Karosserieteilen erfordern konsistente Mischungsverhältnisse bei hohen Zyklusvolumen. Wärmeleitende Pasten und gefüllte Epoxidharze sammeln sich über längere Zeiträume in den schraubenförmigen Standardelementen an, wodurch der Durchfluss behindert und die Konsistenz der Mischung über mehrere Schichten hinweg beeinträchtigt wird. Die quadratische Kanalgeometrie bietet gefüllten Materialien einen Fließweg mit geringerer Anhäufung und sorgt so für eine stabile Leistung über volle Produktionszyklen hinweg. Bei der Abdichtung von ADAS-Sensoren und Antriebsstrangkomponenten senkt das geringere Rückhaltevolumen pro Schuss die Materialkosten bei automatisierten Produktionslinien mit hoher Taktzahl.

Send Inquiry Now
Close-up of an automated dispensing nozzle extruding white material onto a metallic electronic component during precision manufacturing process

Elektronik und Halbleiterverkapselung

Wärmeleitende Klebstoffe für die Wärmeableitung von Chips und Modulen, isolierende Vergussmassen für den Schutz empfindlicher Komponenten und das Dosieren feiner Linien auf Leiterplatten mit hoher Dichte erfordern alle eine gründliche Homogenität der Mischung in einem kompakten Düsenkörper. Wenn der Düsenkörper zu lang für die Dosiervorrichtung ist, wird der Freiraum zum begrenzenden Faktor und nicht die Mischqualität. Der kürzere Elementstapel der quadratischen Mischdüsen behebt diese Einschränkung, ohne die Homogenität zu beeinträchtigen, so dass dieselbe Düsenfamilie auf derselben Produktionslinie sowohl Feindosier- als auch großflächige Dosieraufgaben abdecken kann.

Send Inquiry Now
A person wearing gloves applying a mixed two-part epoxy adhesive bead from a dual-cartridge gun with a green static mixing nozzle onto a joint between two panels

Optische Kommunikation und Steckerdisposition

Das Verkleben von Glasfasersteckern mit rückstandsarmen Epoxidharzen und das Versiegeln von optischen Geräten gegen das Eindringen von Umwelteinflüssen erfordern eine präzise Steuerung des Verhältnisses und einen minimalen Klebstoffabfall pro Schuss. Überschüssiges Material, das nach jedem Schuss in der Düse verbleibt, erhöht das Risiko von Unstimmigkeiten im Mischungsverhältnis zu Beginn des nächsten Zyklus und steigert die Kosten pro Einheit bei der wiederholten Montage von Steckern. Das geringere Rückhaltevolumen der quadratischen Mischdüsen reduziert diese Schwankungen zwischen den Zyklen und ermöglicht konsistentere Aushärtungsergebnisse, bei denen sowohl die Größe der Ablagerung als auch die Genauigkeit der Platzierung genau kontrolliert werden.

Send Inquiry Now

Verwandte & empfohlene Produkte

Product

Duale Kartusche

Check Now →
Product

Nadeln mit stumpfer Spitze

Check Now →
Product

Doppelkartuschenpistole

Check Now →
Product

Manuelle Spritzenpistole

Check Now →

Frequently Asked Questions About Quadratische Mischdüse

Wie unterscheidet sich eine quadratische Mischdüse von einer standardmäßigen spiralförmigen statischen Mischdüse?

−

Quadratische Mischdüsen erreichen eine vergleichbare Homogenität in einem kürzeren Elementstapel, indem sie eine stärkere radiale Scherung und Grenzschichtstörung erzeugen als schraubenförmige Elemente, während sie nach jedem Schuss weniger Material in der Düse zurücklassen. Für nicht gefüllte Standardklebstoffe mit mittlerer Viskosität sind Wendeldüsen eine zuverlässige und vertraute Wahl. Wenn die Länge des Düsenkörpers, der Materialabfall oder der Abrieb durch gefüllte Klebstoffe ein Problem darstellen, sind quadratische Mischdüsen in der Regel die bessere Wahl – überprüfen Sie die Anzahl der Elemente anhand der Viskosität Ihres Materials, bevor Sie wechseln.

Welche Kartuschengrößen und Mischungsverhältnisse unterstützt die quadratische Mischdüse?

+

Können quadratische Mischdüsen gefüllte oder abrasive Klebstoffe wie Wärmeleitpasten und Silberepoxide verarbeiten?

+

Warum erzeugt meine quadratische Mischdüse Schlieren oder eine uneinheitliche Mischausgabe?

+

Wann sollte ich eine quadratische statische Mischdüse gegenüber anderen statischen Mischertypen für die Zweikomponenten-Dosierung wählen?

+
