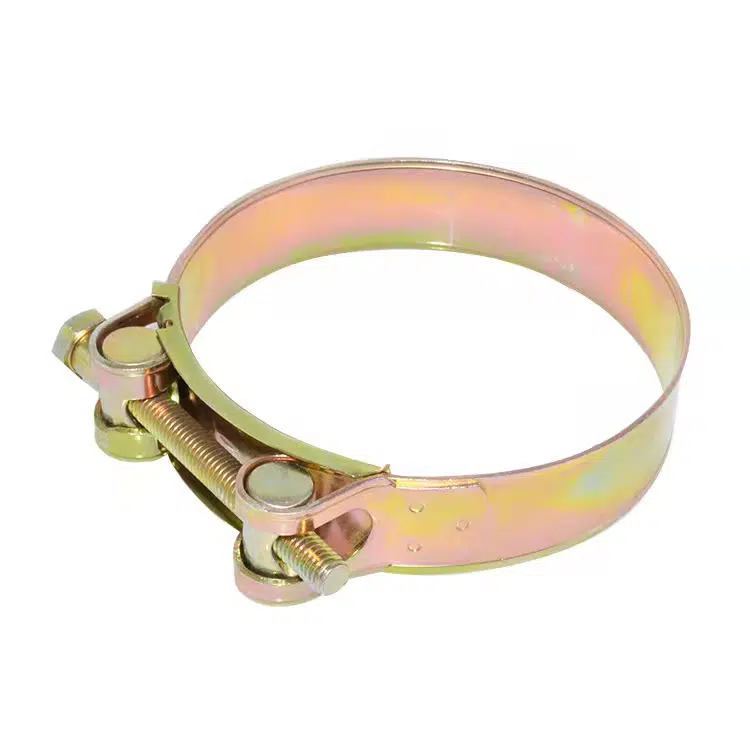

Das europäische Klemmschweißen verwendet ein konvexes Dreipunktschweißen, sodass die Struktur sehr stark ist und die Kante des Stahlbands nach außen vorsteht, um die Oberfläche des Schlauchs zu schützen.
$0.01
Europäische Stärke, großes Volumen und starkes Drehmoment. Es wird häufig an einigen Orten mit hohen Anforderungen an die Befestigungskraft von dickwandigen Schläuchen verwendet, und die Möglichkeit einer Lockerung bei der Verwendung ist sehr gering.
| Bereich(mm) | Bereich(Zoll) | Stamm | Dicke Breite(W1) | Dicke Breite(W4) | Drehmoment laden(N) |
|---|---|---|---|---|---|
| 17-19 | 0,67 „-0,75 | M5*40 | 0.6*18 | 0.6*18 | 8,5Nm |
| 20-22 | 0,79″-0,87″ | M5*40 | 0.6*18 | 0.6*18 | 8,5Nm |
| 23-25 | 0,91″-0,98″ | M5*40 | 0.6*18 | 0.6*18 | 8,5Nm |
| 26-28 | 1,02 „-1,1“ | M5*40 | 0.6*18 | 0.6*18 | 8,5Nm |
| 29-31 | 1,14“-1,22“ | M6*50 | 0.8*20 | 0.6*20 | 8,5Nm |
| 32-35 | 1,26 „-1,38 | M6*50 | 0.8*20 | 0.6*20 | 8,5Nm |
| 36-39 | 1,42 „-1,54“ | M6*50 | 0.8*20 | 0.6*20 | 8,5Nm |
| 40-43 | 1,57 „-1,69“ | M6*50 | 0.8*20 | 0.6*20 | 8,5Nm |
| 44-47 | 1,73 „-1,85 | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 48-51 | 1,98 „-2“ | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 52-55 | 2,05 „-2,17 | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 56-59 | 2,2“-2,32“ | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 60-63 | 2,36″-2,48″ | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 64-67 | 2,52 „-2,64“ | M6*55 | 1.2*22 | 0.8*22 | 8,5Nm |
| 68-73 | 2,68 „-2,87“ | M8*70 | 1.5*24 | 0.8*24 | 8,5Nm |
| 74-79 | 2,91″-3,11″ | M8*70 | 1.5*24 | 0.8*24 | 8,5Nm |
| 80-85 | 3,15″-3,35″ | M8*70 | 1.5*24 | 0.8*24 | 8,5Nm |
| 86-91 | 3,39″-3,58″ | M8*70 | 1.5*24 | 0.8*24 | 8,5Nm |
| 92-97 | 3,62 „-3,82“ | M8*70 | 1.5*24 | 0.8*24 | 8,5Nm |
| 98-103 | 3,86 „-4,06“ | M8*75 | 1.5*24 | 0.8*24 | 8,5Nm |
| 104-112 | 4,09″-4,41″ | M8*75 | 1.5*24 | 0.8*24 | 8,5Nm |
| 113-121 | 4,45″-4,76 | M8*75 | 1.5*24 | 0.8*24 | 8,5Nm |
| 122-130 | 4,8″-5,12″ | M8*75 | 1.5*24 | 0.8*24 | 8,5Nm |
| 131-139 | 5,16″-5,47″ | M10*85 | 1.7*26 | 1.0*26 | 8,5Nm |
| 140-148 | 5,51″-5,83″ | M10*85 | 1.7*26 | 1.0*26 | 8,5Nm |
| 149-161 | 5,87“-6,34“ | M10*85 | 1.7*26 | 1.0*26 | 8,5Nm |
| 162-174 | 6,4″-6,85″ | M10*85 | 1.7*26 | 1.0*26 | 8,5Nm |
| 175-187 | 6,9″-7,4″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
| 188-200 | 7,4″-7,87″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
| 201-213 | 7,87″-8,4″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
| 214-226 | 8,4″-8,9″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
| 227-239 | 8,9″-9,4″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
| 240-252 | 9,5″-10″ | M100*100 | 1.7*26 | 1.0*26 | 8,5Nm |
