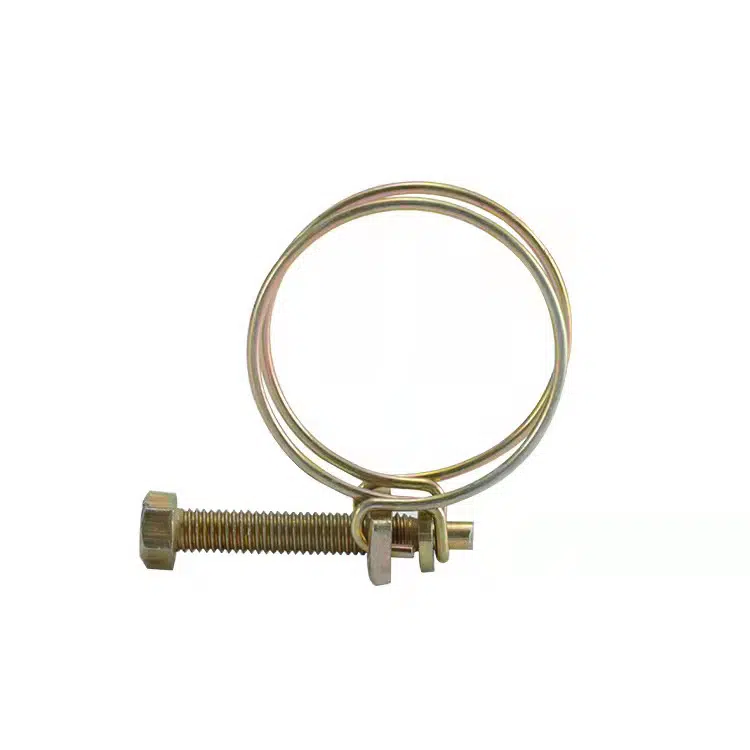

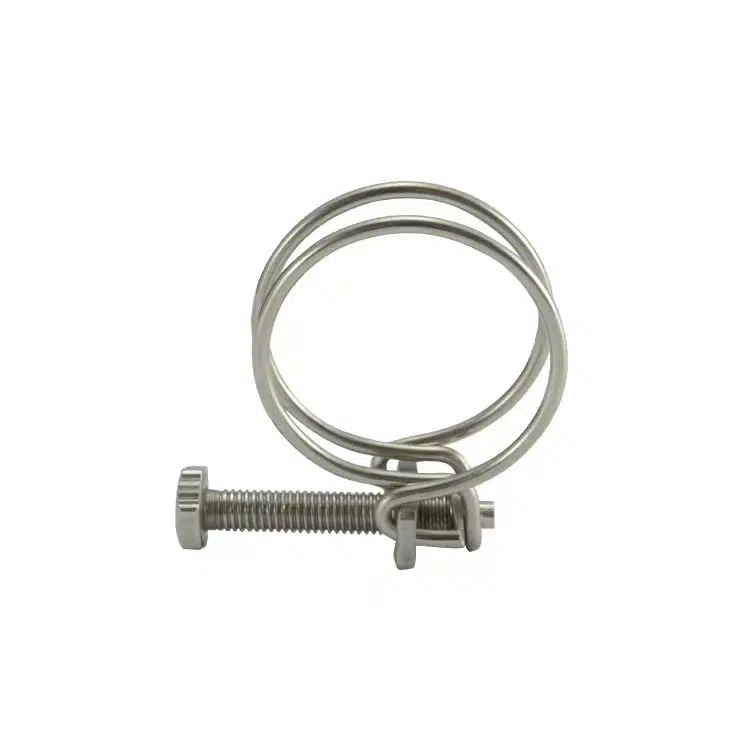

La abrazadera de manguera de alambre de acero doble sigue siendo la misma que la abrazadera de manguera fuerte, ambas usan el principio de transmisión de rosca triangular de tornillos y tuercas, la selección de material de la abrazadera de manguera de alambre de acero doble es más estricta.
$0.01
La mayor diferencia entre la abrazadera de manguera de doble alambre y otras abrazaderas de manguera es que se usan dos alambres de acero como soporte de sujeción, y los alambres de acero se usan para sujetar el área de carga más pequeña, que puede concentrar la presión en una superficie de trabajo. . Para que la logística esté más firmemente unida.
| Distancia(milímetro) | Distancia(Pulgada) | Diámetro del cable(milímetro) | Tamaño del tornillo(milímetro) | Par de carga(NORTE) |
|---|---|---|---|---|
| 8-12 | 0.31″-0.47″ | 1.5 | M5*35 | 5-7Nm |
| 11-14 | 0.43″-0.55″ | 1.5 | M5*35 | 5-7Nm |
| 13-16 | 0.51″-0.63″ | 1.5 | M5*35 | 5-7Nm |
| 15-18 | 0.59″-0.71″ | 1.5 | M5*35 | 5-7Nm |
| 17-20 | 0.67″-0.79″ | 1.8 | M5*35 | 5-7Nm |
| 19-22 | 0.75″-0.87″ | 1.8 | M5*35 | 5-7Nm |
| 20-24 | 0.79″-0.94″ | 1.8 | M5*35 | 5-7Nm |
| 22-26 | 0.87″-1.02″ | 1.8 | M5*35 | 5-7Nm |
| 24-28 | 0.94″-1.1″ | 1.8 | M5*35 | 5-7Nm |
| 26-30 | 1,02″-1,18 | 2 | N6*40 | 5-7Nm |
| 28-32 | 1.1″-1.26″ | 2 | N6*40 | 5-7Nm |
| 31-35 | 1.22″-1.38″ | 2 | N6*40 | 5-7Nm |
| 34-38 | 1.34″-1.5″ | 2 | M6*50 | 5-7Nm |
| 35-40 | 1.38″-1.57″ | 2.5 | M6*50 | 5-7Nm |
| 37-42 | 1.46″-1.65″ | 2.5 | M6*50 | 5-7Nm |
| 40-45 | 1.57″-1.77″ | 2.5 | M6*50 | 5-7Nm |
| 43-48 | 1.69″-1.89″ | 2.5 | M6*50 | 5-7Nm |
| 45-50 | 1.77″-1.97″ | 2.5 | M6*50 | 5-7Nm |
| 47-52 | 1.85″-2.05″ | 2.5 | M6*50 | 5-7Nm |
| 50-55 | 1.97″-2.17″ | 2.5 | M6*50 | 5-7Nm |
| 53-58 | 2.09″-2.28“ | 2.5 | M6*50 | 5-7Nm |
| 55-60 | 2.17″-2.36″ | 2.5 | M6*60 | 5-7Nm |
| 54-62 | 2.13″-2.44″ | 2.5 | M6*60 | 5-7Nm |
| 60-65 | 2.36″-2.56″ | 2.5 | M6*60 | 5-7Nm |
| 63-68 | 2.48″-2.68″ | 3 | M6*60 | 5-7Nm |
| 65-70 | 2.56″-2.76″ | 3 | M6*60 | 5-7Nm |
| 70-75 | 2.76″-2.95″ | 3 | M6*60 | 5-7Nm |
| 75-80 | 2.95″-3.15″ | 3 | M6*60 | 5-7Nm |
| 80-85 | 3.15″-3.35″ | 3 | M6*60 | 5-7Nm |
| 84-90 | 3.31″-3.54″ | 3 | M6*60 | 5-7Nm |
| 89-95 | 3.5″-3.74″ | 3 | M6*60 | 5-7Nm |
| 94-100 | 3.7″-3.94″ | 3 | M6*60 | 5-7Nm |
| 98-105 | 4.06″-4.33″ | 3 | M6*60 | 5-7Nm |
